Projetar peças para processos de corte e dobra de chapas metálicas parece simples à primeira vista, mas as armadilhas escondidas podem custar caro. Um pequeno descuido pode significar retrabalho, desperdício de material, aumento no custo final ou até a impossibilidade de fabricação da peça.
Na Indusmart, recebemos constantemente projetos para corte e dobra vindos de empresas de todos os portes. Reunimos aqui os 5 erros mais frequentes e dicas práticas para você evitá-los já nas etapas iniciais do seu projeto.

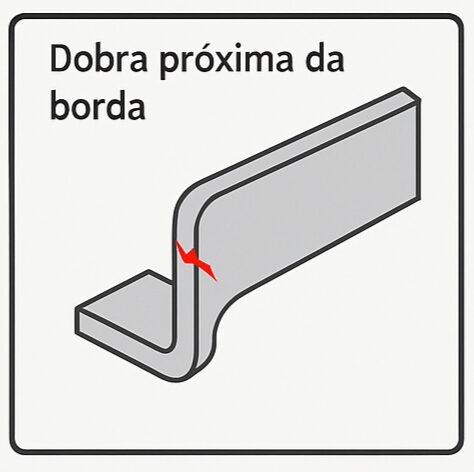

1. Dobras próximas demais da borda ou entre si
Erro comum: Inserir dobras muito próximas das bordas da chapa ou entre duas dobras consecutivas, sem considerar o raio mínimo e a zona plástica de deformação do material.
Por que isso é um problema:
Pode causar trincas, deformações imprecisas, ou até rompimento da peça durante o processo de dobra.
Como evitar:
- Mantenha uma distância mínima 1,5x a 3x a espessura da chapa.

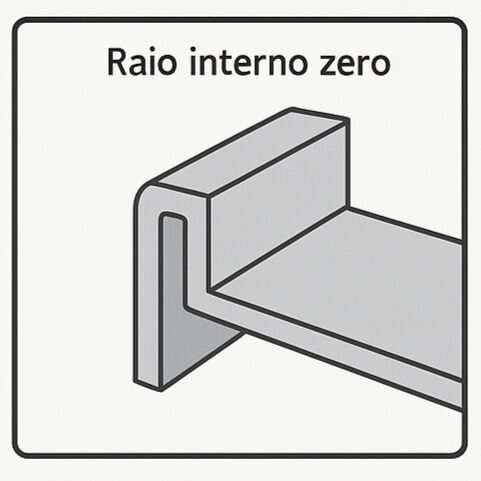

2. Ignorar o raio interno da dobra
Erro comum: Projetar com dobras com raio zero ou não especificar raio nenhum.
Por que isso é um problema:
Nenhuma dobra real possui inclinação aguda (90°). Um raio muito pequeno ou inexistente pode causar deformações, fissuras ou exigir ferramentas especiais, aumentando o custo.
Como evitar:
- Use raio interno de ≥ 1x a 1,5x de espessura para evitar fissuras e reduzir custos.
- Para projetos com dobras frequentes, adotar um raio padronizado reduz custo e facilita produção.

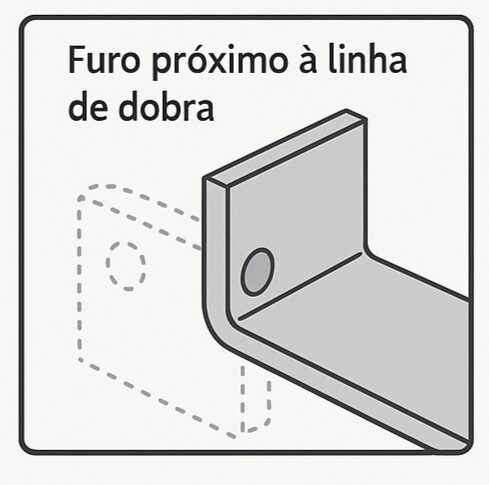

3. Furos ou recortes muito próximos da linha de dobra
Erro comum: Inserir furos ou recortes diretamente sobre a linha de dobra, sem considerar a distorção que ocorrerá.
Por que isso é um problema:
Durante a dobra, furos próximos se deformam, podendo perder tolerância dimensional ou até interferir na montagem.
Como evitar:
- Durante a dobra, os furos podem se deformar. Mantenha o centro do furo a pelo menos 2x a 3x, a espessura da chapa da linha de dobra.
- Caso seja inevitável, reposicione o furo após a dobra ou reestude a geometria.

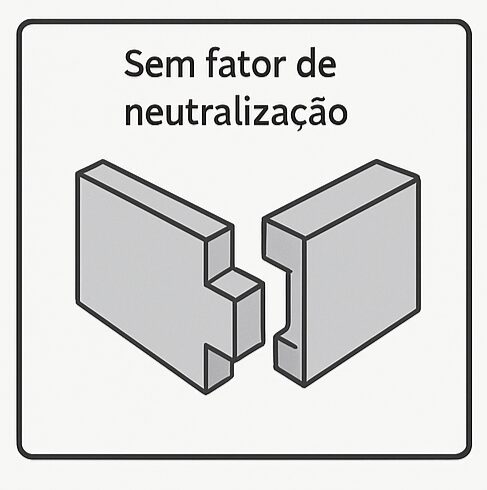

4. Desconsiderar o fator de neutralização (K-Factor)
Erro comum: Projetar as chapas dobradas sem considerar a redução de comprimento causada pela deformação plástica.
Por que isso é um problema:
A peça pode não fechar corretamente, com dobras desalinhadas, sobreposição ou folgas inesperadas. É um dos maiores causadores de retrabalho.
Como evitar:
- Utilize softwares CAD/CAM que considerem o K-Factor ou desenvolvimento de chapa corretamente.
- Em caso de dúvida, consulte o fabricante sobre os valores específicos por material e ferramenta.
5. Esquecer as tolerâncias de fabricação
Erro comum: Projetar peças com medidas muito justas ou sem folgas para encaixe, como se fossem peças usinadas.
Por que isso é um problema:
O corte e dobra possui limites de precisão. Esquecer isso pode levar à dificuldades na montagem, especialmente em dobras múltiplas, encaixes e furos de fixação.
Como evitar:
- Adicione folgas adequadas em encaixes e dobras múltiplas.
- Para peças críticas, considere processos secundários como usinagem de precisão pós-dobra.
Conclusão: Projetar bem é produzir melhor
Evitar esses 5 erros simples pode salvar dias de retrabalho, evitar sucatas e reduzir drasticamente o custo de produção da sua peça. Mais do que entender o design, é essencial entender o processo de fabricação.
